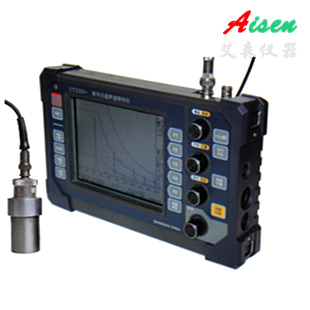

ASUT-3600便携式超声波探伤仪
ASUT-3600数字超声波探伤仪是我公司最新研制的真彩显示便携式全数字超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估
■ 执行标准：
◆ 国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
◆ 欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
■ 仪器特点：
1. 省电，耗电仅2瓦，4节5号Ni-MH电池，2500mAh，充电后可工作5～6.5小时。
2. 采用可变等分刻度技术，估算回波距离非常方便。
3. 采用回波显示区左右分屏显示模式。
4. 具有界面波锁定功能，可使用液浸法探伤或测厚。
5. 具有波形扩展功能，扩展程度和进波门宽度无关，而且可以任意连续改变扩展程度。
6. 具有动态波形描绘功能，能画出动态波形曲线 （移动探头位置同回波高度的关系），便于分析缺陷性质，实时画出一条回波峰点轨迹曲线，水平方向代表探头在缺陷上方来回移动距离，根据曲线形状，可以邦助分析缺陷性质。
7. 具有高速自动高度功能，按键后，仪器会自动改变增益，使回波高度达到规定值。
8. 冻结后，可全范围调节声程；相对增益置零键；搜索灵敏度提升键；斜探头探伤距离X，Y方向双刻度；延时快速归零键；曲线位置提示功能等。
■ 技术参数表：
|
项目名称
|
技术参数
|
|
材料声速
|
1000～9999M/S
|
|
最大声程
|
6100mm ，满刻度声程最小 4mm （钢，纵波，反射式）
|
|
频率范围
|
0.4～10MHz / 0.7～1.4 1.8～3.5 4～6 MHz（带通）
|
|
增益范围
|
0～110dB （步长0.1dB，1dB）
|
|
延时范围
|
0～6000mm
|
|
K值范围
|
0.20～5.00
|
|
抑制范围
|
0～50%
|
|
增量
|
0～20dB
|
|
补偿
|
-20～20dB
|
|
测长线
|
-20～20dB
|
|
定量线
|
-20～20dB
|
|
判废线
|
-20～20dB
|
|
垂直线性
|
<3%
|
|
水平线性
|
<0.3%
|
|
发射电源电压
|
DC 200V
|
|
发射脉冲宽度
|
负脉冲方波 0.05～0.6μS 可调（步长0.01μS）
|
|
发射脉冲内阻
|
不大于10Ω
|
|
发射重复频率
|
25～400Hz
|
|
声程<150μS时 400/200Hz FAST/SLOW
|
|
150μS <声程<300μS时 200/100Hz FAST/SLOW
|
|
300μS <声程<600μS时 100/50HZ FAST/SLOW
|
|
声程>600μS时 50/25Hz FAST/SLOW
|
|
探头阻尼电阻
|
约120Ω 固定
|
|
放大器输入
|
增益0dB，100% 屏幕高度时约50V峰值
输入端噪声约50μV峰值（宽带） 带宽噪声约16nV√Hz峰值
|
|
数字采样
|
8bit 实时50MHz，等效200MHz（硬件实现）
|
|
显示方式
|
检波＋、检波－、全波
|
|
显示器件
|
东芝TFT工业彩色液晶显示屏（320×240，5.7英寸），LED背光灯
|
|
液晶屏刷新频率
|
50Hz
|
|
闸门
|
进波门、失波门，可调
|
|
动态范围
|
>32dB
|
|
灵敏度余量
|
>58dB （与探头有关）
|
|
分辩率
|
>26dB （与探头有关）
|
|
测厚分辨率
|
0.02mm （厚度小于650mm时）
|
|
电源
|
4节5号Ni-MH可充电池2500mAh 外接电源DC9～15V 0.5～0.3A
|
|
电池消耗功率
|
约2W （350mm声程、背光强、发射重复频率FAST）
约1.5W （350mm声程、背光弱、发射重复频率SLOW）
|
|
电池连续工作时间
|
约5小时 （350mm声程、背光强、发射重复频率FAST）
约6.5小时（350mm声程、背光弱、发射重复频率SLOW）
|
|
储存环境温度
|
－20℃～＋70℃
|
|
工作环境温度
|
－10℃～＋50℃
|
|
外形尺寸
|
230×146×37mm（不包含旋钮突出部分）
|
|
重量
|
约950克 （含电池）
|
■ 基本配置：
|
主机
|
2.5MHz203A/9V电源适配器
|
探头连接电缆
|
|
直探头
|
充电锂电池、充电器
|
耦合剂
|
|
斜探头
|
PC通讯软件与电缆
|
仪器包
|
■ 可选附件：
■ 服务承诺：
1. 免费提供技术培训光盘。
2. 免费提供整机一年保修，终身维护。
