D、产品详情：
|
型号
|
Cs-80
|
Cs-70
|
|
测量范围（mm）
|
80*70
|
70*60
|
|
检测平台尺寸（mm）
|
200X200
|
200X200
|
|
外观尺寸（长，宽，高）(mm)
|
400X360X800
|
400X360X800
|
|
测量精度（um）
|
5
|
3
|
|
重复精度（um）
|
3
|
2
|
|
景深（mm）
|
40
|
20
|
|
检测时间（s）
|
≤1
|
|
图像传感器
|
500W/1000W像素
|
|
光源系统
|
底部LED平行光源（标配）
|
|
表面LED环形光源（根据产品各种角度，选配）
|
|
表面同轴光源（选配）
|
|
软件
|
ARCS测量专业软件
|
|
工作环境
|
温度5~30摄氏度，湿度小于70%
|
|
电源
|
220V,50HZ
|
|
另可根据客户实际产品定制
|
|
arocs一键测量(闪测仪)它综合了精密光机、机器视觉、精密测量算法等技术，是一套专业的精密影像量测软件。其主要功能包含：几何量测、影像量测、宏、SPC统计、多种报表输出。
其特点有：
1. 量测工具图标化，几何量测轻而易举。
2. 可利用既有的量测数据作记忆呼出，执行各项几何运算功能。
3. 量测时无需先摆正工件再测量，可在软件内根据图纸确定所需的坐标系。
4. 软件提供多种坐标工具，方便而准确的定位。
5. 量测结果可存盘并随时灵活导出，可与DXF 、 EXCEL 、 TXT无缝对接。
6. 将软件所绘出的量测图形导出至AutoCAD形成工程图。
7. 强大的SPC统计分析功能及开放式数据库，利于质量监控。
8. 人性化设计，使用者可依照不同操作习惯及喜好任意调整组合窗口。
9. 记入光源亮度、电机位置多位置测量。
10. 多个产品同时检量，并显示结果。
11. 检测位置与内容可以为CAD输入。
软件强大的测量功能可提升量测效率，精确的影像撷取及寻边设定可提升检测精度。软件设计立足于用户，简洁的操作接口，人性化的设计，能让使用者在最短的时间内灵活运用。
本软件可可搭配国内外多种数字相机，能与多种品牌的投影机、工具显微镜、实体显微镜结合使用。
本系统可在Windows操作系统下使用，如： Win2000、Windows XP、Win7、Win8、Win10

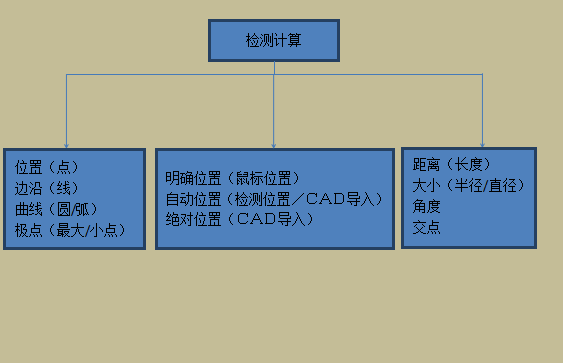

软件结构

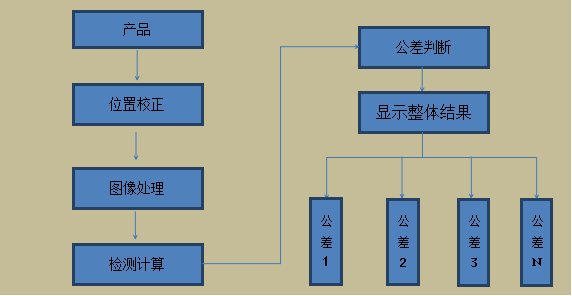

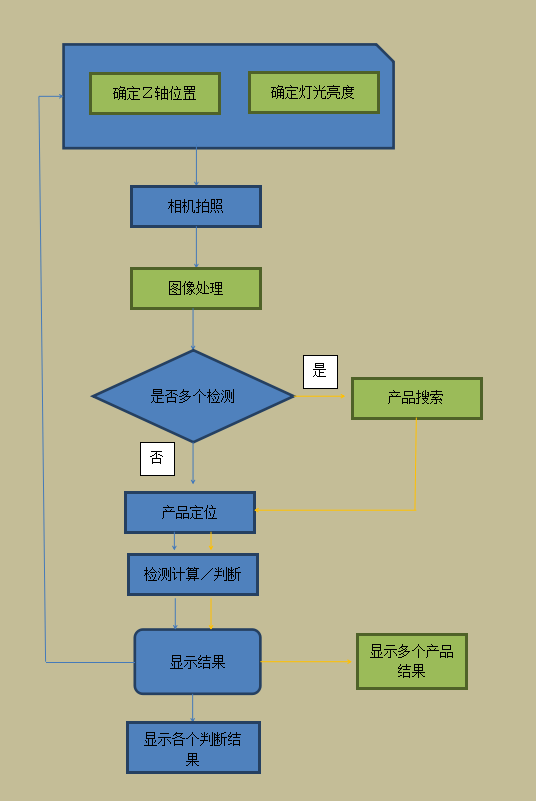

检测流程图

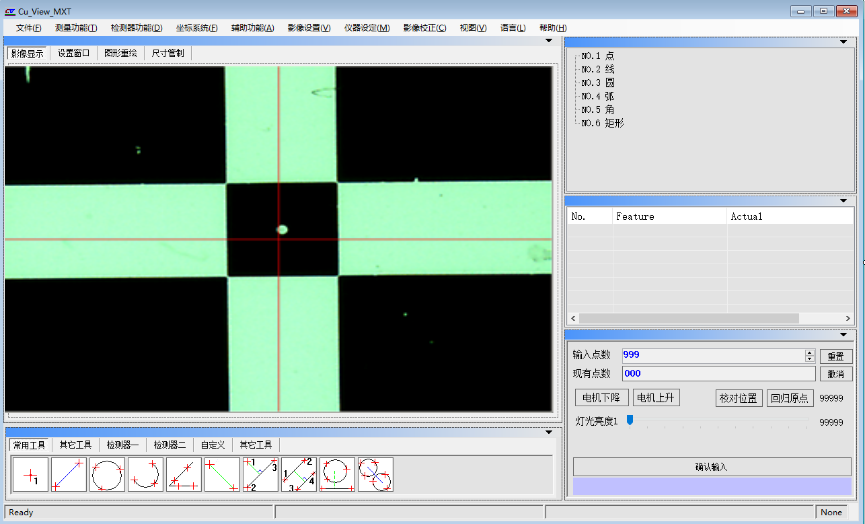

软件主窗口
可以分为五个区域，分别为影像输入、测量功能、元素列表、测量输出、输入控制。
影像输入
A、 影像显示
显示当前动态影像。
B、 设置窗口
静态设置与单个测量区

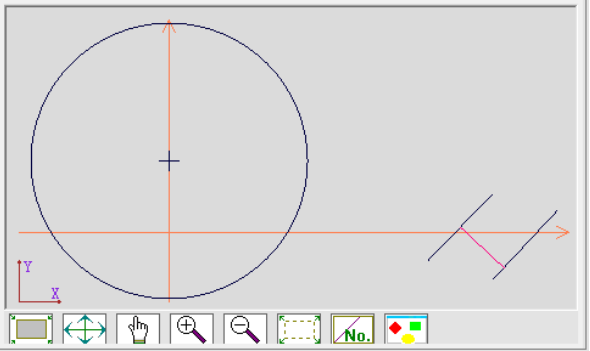

C、 图形重绘
显示几何构成2D图形及实行尺寸管制
D、 尺寸管制

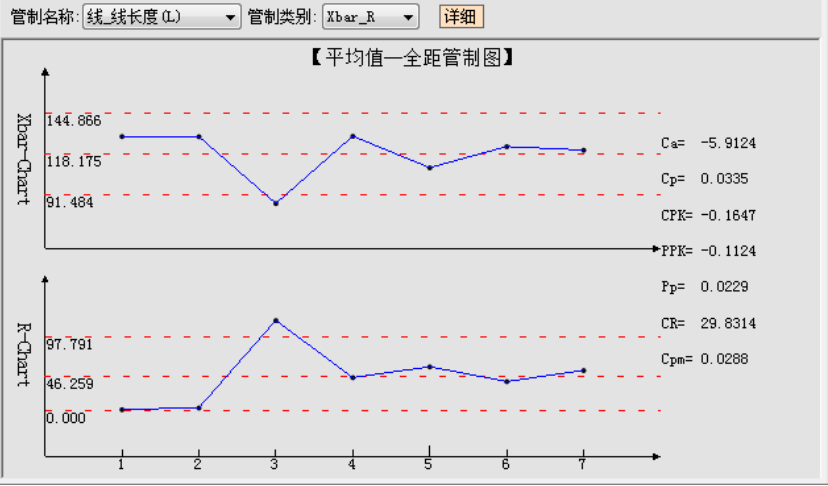

显示某个尺寸对应的SPC图中有Xbar_R、Xbar_S、Xmed_R、Xbar_Rm 管制图表。
输入控制：
a、常用工具（点、线、圆、弧、角、两点距、点线距、并行线距、圆线距、两圆距）。
图1- 2.5 1

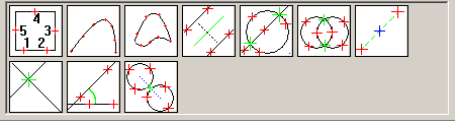

b、其他工具（矩形、开曲线、闭曲线、中分线、圆线交点、两圆交点、两点中点，两线交点、两线夹角、两圆中点）。
图1- 2.5 2
c、检测器一（简单方向取点、取线、取圆、取弧、取最大点坐标、取最小点坐标、取所在边沿平均坐标值）。
圖1- 2.5 3

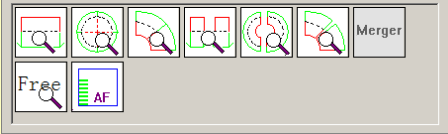

d、检测器二（自动取线、自动取圆、自动取弧、分段取线、分段取圆、分段取弧、合并分段取值、自动分析线/圆/弧、辅助对焦）。
图1- 2.5 4
f、自定义（可自定义设置常用工具及检测器）。在自定义插页区内单击鼠标右键弹出【管理工具】菜单及【还原工具】菜单。
圖1- 2.5 5

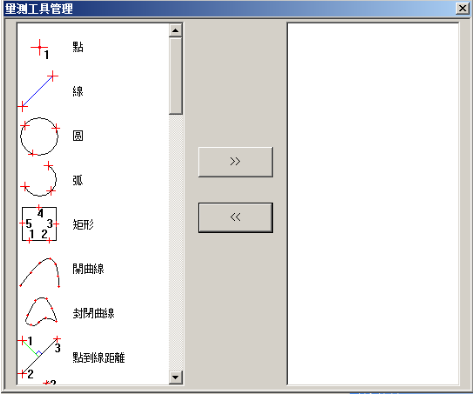

【管理工具】添加和取消添加自定义的量测工具或检测器。点选【管理工具】后弹出对话框，在左框中选择需要的量测工具或检测器(按住Ctrl键可非连续多选，按住Shift可连续多选)后单击图进行添加，若需取消添加则在右框中选择需要的量测工具或检测器(按住Ctrl键可非连续多选，按住Shift可连续多选)后单击图完成撤销。
圖1- 2.5 6

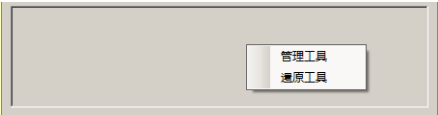

【还原工具】可一键将【测量功能】窗口恢复至默认排列。

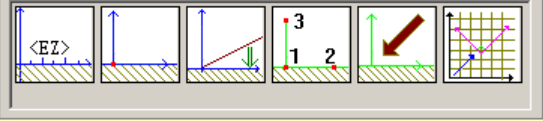

f、坐标系工具（回归机械原点、单点位移、摆正X轴、三点定坐标系、回归机械坐标系、自定义坐标系）。
圖1- 2.6 1

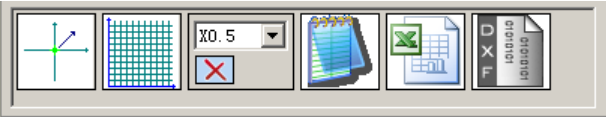

g、输入/倍率（输入十字线中点、自定义坐标输入、校正档案选择、导出至文本文件、导出至EXCEL报表、导出至DXF文檔）。
元素列表

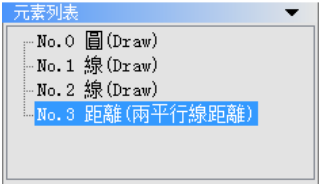

窗口内显示测量步骤，列出已量测的每一步/元素，每增加一个量测元素就会在程序行中增加一步。
测量产品编写过程。
包函基本计算元素、组合内容、机台位置、灯光亮度、坐标定位、图形搜寻等内容。
测量输出

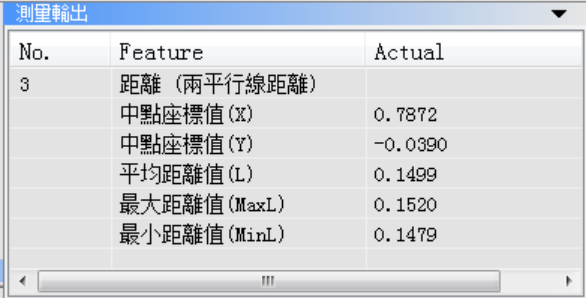

1、 显示量测元素的详细结果（序号、测量名称、测量值）。
2、 显示所有要产品结果
3、 显示所个产品尺寸结果与数值
4、显示NG尺寸结果与数值

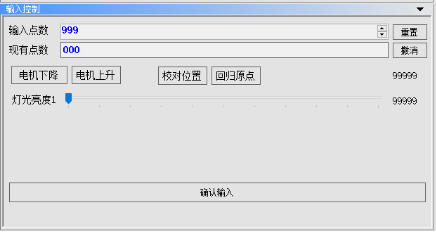

输入控制
更改输入点数、查看已输入的点数、垂置输入、撤销输入、确认输入、查看选择的元素序号。
灯源各个通道亮度调节。
电机移动控制
